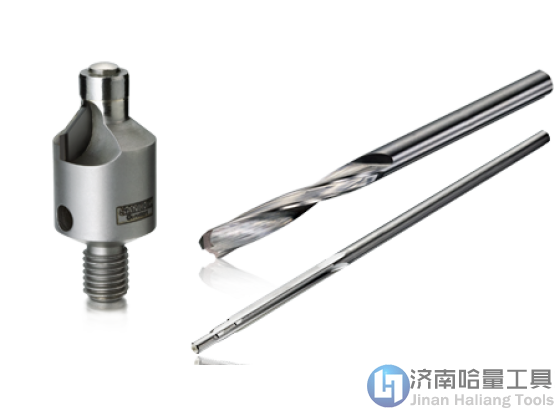

山特维克CoroDrill 452 钻头复合材料的小公差孔加工
型号:CoroDrill 452
规格:CoroDrill 452
Brief: 山特维克CoroDrill 452 钻头对于航天航空铆接和螺栓孔，使用这种新标准钻头是确定无二的选择。每种碳纤维材料都各不相同，所以分离或剥落的风险也各有差异。这些钻头针对复合材料和金属层板而优化，确保满足严格的孔公差要求，可以获得极高的表面光洁度和质量。
对于航天航空铆接和螺栓孔，使用这种新标准钻头是确定无二的选择。每种碳纤维材料都各不相同，所以分离或剥落的风险也各有差异。这些钻头针对复合材料和金属层板而优化，确保满足严格的孔公差要求，可以获得极高的表面光洁度和质量。
益处
- 小的孔公差，良好的表面质量
- 刀具针对CFRP和金属层板材料进行优化
- 小推力槽形降低了孔分层和出现毛刺的风险
特点
刀具针对碳纤维强化塑料 (CFRP) 进行了优化：
复合钻
CoroDrill 452.1…C
- 带左旋的右手钻抵消了止推力，提高了孔质量
- 为从CFRP材料中光滑退出而设计
- 避免直槽设计带来的损坏
- 针对CFRP材料 (包括单向材料) 而开发的钻尖槽形
- 配合钻套使用，将孔公差提高到IT 0.05 mm (0.002 in)
复合铰刀
CoroDrill 452.R…C
- 为小公差孔加工而设计
- 步进定心，降低止推力并提高孔质量
- 其设计可降低孔分层风险
- 定心直径与CoroDrill 452.1和CoroDrill 452.4的钻头直径匹配
PCD沉头孔
CoroDrill 452.C…C
- 单边沉头孔，提高了精度，并且针对CFRP材料进行优化
- PCD切削刃具有更长的刀具寿命，并具有重磨能力
- 适合100°和130°倒角的标准工具
- 微止动特性确保正确的倒角深度
- 在工程方案中可以使用更大的半径、角度和尺寸范围
- 硬质合金心轴，提高了精确度
刀具针对CFRP/金属层板材料的孔加工而优化：
复合金属钻
CoroDrill 452.1…CM
- 适合预钻和非预钻应用
- 适合加工CFRP和铝、钛和不锈钢层压材料
- 自对中钻尖
- 结合钻套使用时，公差在0.05 mm (0.002 in) 以内
带导向装置的复合金属钻
CoroDrill 452.4…CM
-
为预钻和非预钻应用而设计的钻导向装置
-
适用于具有极高光洁度和质量要求的高质量孔加工
-
加工孔所需要的力最小
-
与导向衬套结合使用进行孔的加工，这样在各层材料之间产生的尺寸差异最小
-
自对中钻头导向装置
-
结合钻套使用时，公差在IT 0.05 mm (0.002 in) 以内
复合金属铰刀
CoroDrill 452.R…CM
-
定心直径与CoroDrill 452.1和CoroDrill 452.4的钻头直径匹配
-
其设计可降低孔分层风险
-
在IT 0.02 mm (0.0008 in) 以内的小公差
应用
- 便携手持式机器
- 航天航空铆接和螺栓孔
- 碳纤维强化塑料 (CFRP)
- 碳纤维强化塑料/金属层板材料
ISO应用范围
建议
公差
- 当孔公差小于0.050 mm (0.002 in) 时，通常需要进行铰孔
- 便携式钻头衬套有助于提高钻孔和铰孔时孔的精度和质量
润滑
便携式手持钻没有内部冷却液，所以使用一种糊状物作为润滑剂
产品范围
|
碳纤维强化塑料 (CFRP) |
直径，mm (in) | 最大深度，mm (in) | 接口类型 | 牌号 |
|---|---|---|---|---|
| 钻头 | 2.50-12.70 (0.098-2.559) | 44 (1.732) | 圆柱柄 | H10F |
| 铰刀 | 4.17-12.70 (0.164-2.559) | 25-32 (0.984-1.260) | 圆柱柄 | H10F |
| 沉头孔 | 4.14-12.68 (0.163-0.499) | 10 (0.394) | 圆柱柄 | CD10 |
|
CFRP/金属层板 材料 |
直径，mm (in) | 最大深度，mm (in) | 接口类型 | 牌号 |
|---|---|---|---|---|
| 钻头 | 2.50-12.70 (0.098-2.559) | 44 (1.732) | 圆柱柄 | H10F |
| 带导向装置的钻头 | 4.17-12.70 (0.164-2.559) | 34 (1.339) | 圆柱柄 | H10F |
| 铰刀 | 4.17-12.70 (0.164-2.559) | 25-32 (0.984-1.260) | 圆柱柄 | H10F |
